Qué es un obturador de tuberías: tipos, usos y seguridad

Si has pedido presupuesto para una reparación de saneamiento o has visto trabajar a un equipo en una arqueta, es probable que hayas oído la palabra obturador. Es una herramienta que no se ve nunca porque trabaja dentro de la tubería, pero sin ella la mitad de los trabajos de pocería serían imposibles. También es una de las que más accidentes graves provoca cuando se usa mal.

Qué es un obturador de tuberías

Un obturador es un dispositivo que se introduce en el interior de una tubería y bloquea el paso del agua o de las aguas residuales en ese punto. El más habitual es una bolsa o balón de caucho reforzado que entra desinflada, se coloca en la posición deseada y se hincha con aire comprimido hasta apretar contra las paredes del tubo. Una vez hinchado, el agua no pasa.

La idea es sencilla: en lugar de vaciar toda la red o cortar el suministro de un edificio entero para tocar un tramo de dos metros, se aísla ese tramo por dentro. Se trabaja en seco donde hace falta y el resto de la instalación sigue funcionando.

El nombre varía según el gremio y la zona: balón obturador, bolsa obturadora, tapón hinchable, globo, plug. Todos hablan de lo mismo.

Para qué se usa un obturador

Estos son los usos reales en un día de trabajo:

• Pruebas de estanqueidad. Se obtura el tramo por sus dos extremos, se llena de agua o se presuriza con aire y se comprueba si mantiene la presión. Si cae, hay fuga. Es el procedimiento estándar en obra nueva y tras una reparación, y lo desarrollamos en qué es la estanqueidad.
• Reparaciones sin cortar el servicio. Aislar el tramo dañado permite trabajar sin dejar sin agua ni sin saneamiento al resto del edificio.
• Trabajos en la red enterrada. Sustituir un tramo de colector, reparar una arqueta o rehabilitar una tubería requiere que no baje agua mientras se trabaja.
• Evitar vertidos durante una obra. Cuando se pica un tramo de saneamiento en una comunidad, el obturador aguas arriba impide que lo que tiren los vecinos acabe en el foso de la obra.
• Contener un vertido contaminante. En un derrame de hidrocarburos o de producto químico, obturar el imbornal o el colector de salida evita que llegue a la red pública y al cauce. Aquí el obturador funciona como barrera de emergencia.
• Dirigir la presión en un desatasco. Obturando un ramal se concentra toda la fuerza del agua del camión en el tramo obstruido en lugar de que se escape por las derivaciones.

Tipos de obturadores

Obturador neumático o hinchable

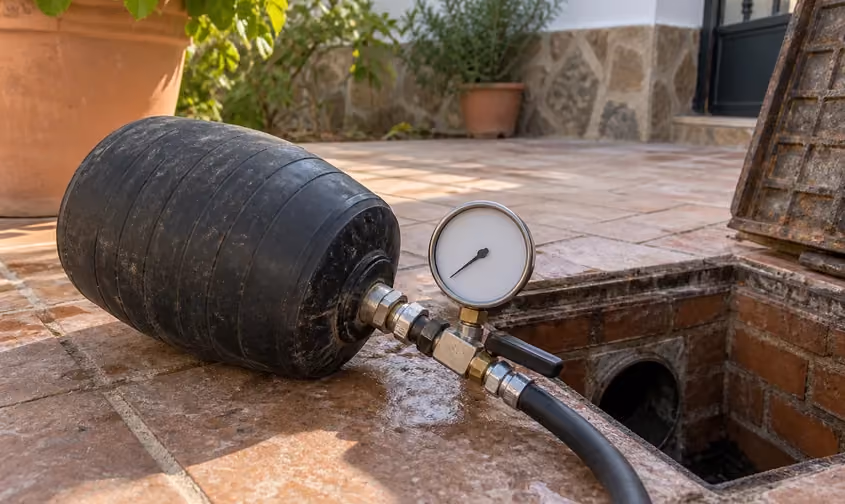

El más común. Va conectado a una manguera con manómetro y se hincha con un compresor o una bombona. Se adapta a diámetros ligeramente distintos dentro de su rango, aguanta bordes irregulares y sirve en tubería de hormigón, gres, PVC o fundición. Es la herramienta del día a día en pocería.

Obturador mecánico

En lugar de aire, usa la compresión física: al girar un husillo, dos discos aplastan una junta de goma que se expande radialmente contra la pared. Es más rígido, tolera peor las irregularidades y solo vale para el diámetro exacto para el que está fabricado, pero da un sellado muy fiable y no depende de que la bolsa mantenga la presión de inflado.

Obturador de paso o by-pass

Es un hinchable con un tubo que lo atraviesa de lado a lado. Bloquea la sección de la tubería pero deja que el caudal pase por su conducto interior, con una válvula para abrir o cerrar. Sirve para trabajar en un tramo mientras la red sigue evacuando: se cierra la válvula solo el rato imprescindible. En redes de saneamiento con caudal continuo, como un colector de comunidad grande, es la única forma de trabajar sin provocar un reboso aguas arriba.

Obturador de alta presión

Igual que el neumático, pero con refuerzo de fibra que le permite aguantar una contrapresión de agua mucho mayor sin desplazarse. Se usa en pruebas presurizadas y en tuberías en carga. Es también el que más respeto exige.

Cómo se coloca un obturador

El procedimiento, resumido:

1. Medir el diámetro interior real de la tubería. No el nominal del plano, el real. Una tubería de hormigón de treinta años puede tener incrustaciones que reduzcan la sección varios centímetros. Consulta medidas y diámetros de tubos de PVC si trabajas con plástico.
2. Elegir un obturador cuyo rango cubra ese diámetro con margen, sin estar en el extremo superior de su capacidad.
3. Inspeccionar el interior. Si la pared tiene aristas, restos de mortero, raíces o un tramo roto, el balón se puede pinchar o no asentar. Aquí es donde una inspección con cámara ahorra disgustos.
4. Introducir el obturador desinflado hasta pasar la zona irregular y colocarlo en una sección sana y recta. Nunca en un cambio de sección, en un codo ni junto a una junta.
5. Asegurarlo mecánicamente con cuerda, cadena o barra de sujeción a un punto fijo del exterior. Esto no es opcional.
6. Hinchar con manómetro, despacio, hasta la presión indicada por el fabricante para ese modelo y diámetro. Ni una décima más.
7. Comprobar el sellado y vigilar el manómetro durante todo el trabajo: una caída de presión significa fuga en el balón.
8. Despresurizar despacio al terminar, nunca de golpe con carga de agua detrás.

Cada obturador trae dos datos distintos que la gente confunde: la presión de inflado (la que se mete en el balón) y la contrapresión admisible (la columna de agua que puede retener). Superar la primera revienta la bolsa. Superar la segunda hace que el obturador salga expulsado por la tubería aunque esté correctamente hinchado.

Seguridad: esto es lo importante

Un obturador de 300 mm reteniendo un metro y medio de columna de agua está aguantando cientos de kilos de empuje. Si se sale, no se sale despacio.

Ha habido muertes por esto. Un balón que se desplaza sale por el extremo de la tubería como un proyectil, seguido de toda el agua contenida, y arrolla a quien esté en la arqueta o en la zanja de aguas abajo. Las reglas no son burocracia:

• Nunca superes la presión de inflado indicada. El manómetro no es decorativo.
• Nunca superes la contrapresión admisible. Si el agua se acumula detrás porque el trabajo se alarga, la carga sube. Hay que vigilar el nivel aguas arriba, no solo el manómetro.
• Asegura siempre el obturador mecánicamente a un punto fijo. La sujeción física es la que te salva cuando el aire falla.
• Nunca trabajes ni te sitúes aguas abajo de un obturador que no esté anclado. Ni “un momento”, ni “solo para mirar”.
• Señaliza y despeja la zona. Nadie por delante de la boca de salida mientras haya carga.
• Vigila el nivel aguas arriba durante todo el trabajo. Un obturador puesto por la mañana en un colector de comunidad puede tener tres metros de agua detrás a media tarde.
• Despresuriza de forma controlada, dejando salir el agua poco a poco.

Espacios confinados

Colocar un obturador implica casi siempre meterse en una arqueta, un pozo de registro o una zanja. Eso es un espacio confinado, y en el saneamiento se acumulan sulfhídrico, metano y monóxido, además de faltar oxígeno. El sulfhídrico es especialmente traicionero: a concentraciones bajas huele a huevos podridos y a concentraciones altas anula el olfato en segundos, así que dejas de olerlo justo cuando te va a matar.

El protocolo profesional incluye medición previa de gases, ventilación forzada, arnés con línea de vida y un segundo operario fuera vigilando en todo momento. No es una recomendación: es la diferencia entre un día de trabajo y un accidente mortal. Este es uno de los motivos por los que el trabajo de pocero no es un trabajo de bricolaje.

Obturador, prueba de estanqueidad e inspección con cámara

Las tres cosas van juntas casi siempre.

Cuando se acaba una instalación nueva o se repara un tramo, hay que demostrar que no pierde. Se obtura el tramo por los dos extremos, se llena y se mide. Si la presión cae, hay fuga, y entonces entra la cámara de inspección para localizar exactamente dónde: una junta abierta, una fisura, una raíz que ha perforado la tubería o un tramo aplastado.

El orden lógico es: cámara para ver el estado, obturador para aislar, reparación (con técnicas sin obra si el tubo lo permite), y prueba de estanqueidad con obturadores para certificar que ha quedado bien.

En redes de alcantarillado y colectores urbanos, la prueba con obturadores es requisito de recepción de la obra: sin ella, el ayuntamiento no se hace cargo de la red.

Cuándo lo usa un profesional

Resumiendo los casos que nos encontramos:

• Antes de picar un tramo de bajante o colector en una comunidad, para que nadie se lleve una sorpresa.
• En cualquier reparación de la red enterrada con caudal aguas arriba.
• Para certificar una instalación nueva antes de tapar la zanja.
• En un desatasco complejo, para dirigir la presión del agua hacia el tapón. Si el tuyo es un atasco doméstico normal, empieza por qué hacer con una tubería atascada: ahí no hace falta obturador ninguno.
• En una emergencia ambiental, para cortar un vertido antes de que alcance la red pública.
• En obras de pocería donde hay que trabajar con la red viva.

Los obturadores se venden en cualquier distribuidor y cuestan poco. Esa facilidad de compra es precisamente el problema: la herramienta es barata, el error no. Si estás pensando en poner uno tú mismo en una tubería con agua detrás, la respuesta corta es no.
