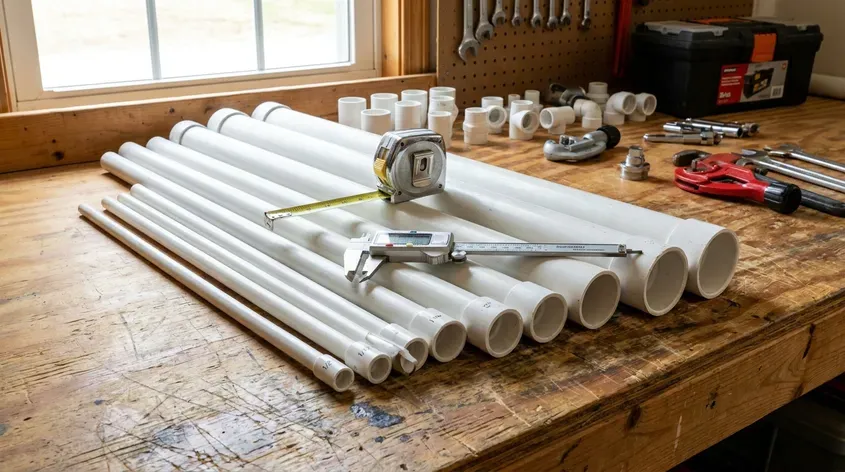

Medidas y Diámetros de los Tubos de PVC

Cuando alguien busca las medidas de los tubos de PVC, casi siempre viene con una de estas tres dudas: qué diámetro le corresponde al aparato que va a instalar, si el número que pone en el tubo es el de fuera o el de dentro, y si el tubo que tiene en casa vale para lo que quiere hacer. Vamos por partes, porque las tres respuestas están relacionadas y confundirlas es el origen de muchos atascos que luego nos toca resolver.

Qué significan DN, diámetro exterior, diámetro interior y espesor

Esta es la duda número uno y conviene aclararla antes de mirar ninguna tabla.

En los tubos de plástico (PVC, polietileno), el DN o diámetro nominal es el diámetro exterior en milímetros. Un tubo DN 110 mide 110 mm por fuera. Ni 110 por dentro, ni una medida aproximada: 110 exactos de pared a pared por el exterior. Por eso, cuando compras un manguito o un codo de 110, encaja: los accesorios se fabrican para abrazar ese exterior.

Esto choca con lo que mucha gente da por hecho, porque en tubería metálica de toda la vida el diámetro nominal se acerca más al paso interior. De ahí viene el lío. Con el PVC no hay que darle vueltas: el número que ves impreso en el tubo es el exterior.

El diámetro interior, que es el que de verdad evacua agua, sale de restar dos veces el espesor de pared:

Diámetro interior = diámetro exterior − (2 × espesor)

Un tubo de 110 mm con 3,2 mm de pared tiene unos 103,6 mm de paso libre. Parece un detalle menor, pero no lo es: dos tubos con el mismo DN pueden tener paso interior muy distinto si son de series diferentes. Un DN 63 de evacuación tiene bastante más hueco por dentro que un DN 63 de presión de alta, porque este último lleva una pared mucho más gruesa. El exterior es el mismo. Lo que cambia es todo lo demás.

El espesor de pared depende de la norma y de la serie del tubo. Manda la resistencia que se le pide: aguantar presión, aguantar el peso de la tierra encima, o simplemente conducir agua sucia por gravedad sin romperse.

Tabla de diámetros comerciales de tubo de PVC

Estos son los diámetros de tubo de PVC que vas a encontrar en cualquier almacén de material de fontanería en España, con su paso interior aproximado en evacuación y su uso habitual.

Los interiores de 200 mm en adelante no los doy cerrados porque a partir de ahí casi todo va enterrado y el espesor cambia según la rigidez del tubo. Más abajo te explico cómo se calcula.

Hay medidas intermedias que existen pero se ven poco en obra doméstica (56 mm, 82 mm, 100 mm). Si te aparece una de esas en una reforma antigua, ojo con los accesorios, porque no siempre hay repuesto y a veces la solución pasa por adaptar el tramo entero.

Qué diámetro lleva cada aparato

El Código Técnico de la Edificación, en su documento básico de salubridad dedicado a la evacuación de aguas (DB-HS 5), fija los diámetros mínimos de los sifones y las derivaciones individuales, y asigna a cada aparato unas unidades de desagüe (UD), que son una forma de medir cuánto caudal aporta cada uno a la red. A más UD acumuladas en un tramo, más diámetro necesita ese tramo.

Un apunte sobre el inodoro que confunde a mucha gente: el CTE habla de 100 mm y en la tienda te venden 110. No hay contradicción. La norma marca un mínimo y la medida comercial inmediatamente superior en PVC es el DN 110, así que se instala 110 y se cumple de sobra. Nadie fabrica tubo de 100 para esto.

El inodoro y los 110 mm

El tubo de PVC de 110 mm es el estándar del inodoro y de la bajante fecal porque tiene que evacuar sólidos y papel sin que se queden por el camino. Reducirlo es uno de los errores más caros de una reforma mal hecha. Hemos visto inodoros conectados con 90 mm “porque cabía por el falso techo del vecino” y todos acaban igual: atascos cada pocos meses y una obra para deshacerlo.

Si tienes ese problema ahora mismo, en qué hacer si tienes una tubería atascada explicamos cómo actuar antes de que vaya a más.

El bote sifónico y los 50 mm

El bote sifónico recoge lavabo, bidé, ducha y bañera en un solo punto y sale al ramal con 50 mm. Es una solución cómoda y muy extendida en España, pero concentra pelo y jabón en un único sitio. Cada aparato conectado a él necesita su entrada y su cierre hidráulico correcto: si te interesa cómo funciona esa parte, lo desarrollamos en qué es un sifón.

Series, espesores y normativa española

Aquí es donde el PVC deja de ser “un tubo gris” y empieza a tener apellidos.

UNE-EN 1329: evacuación dentro del edificio

Es la norma de los tubos de PVC-U para evacuación de aguas residuales y pluviales en el interior de la edificación. Es el tubo gris de toda la vida, el que va por patinillos, falsos techos y tabiques. Dentro de la norma hay áreas de aplicación, y la que verás en la mayoría de catálogos es el tubo B, pensado para uso interior y para tramos que no van enterrados bajo carga.

Espesores habituales de pared en tubo B:

Comprueba siempre el espesor en el catálogo del fabricante antes de un cálculo fino, porque hay tubos de la misma norma con paredes distintas.

UNE-EN 1401: saneamiento enterrado

Es la norma de los tubos de PVC-U para saneamiento sin presión enterrado. Suele ser el tubo de color teja o naranja, y es más grueso porque tiene que aguantar el peso de la tierra, el tráfico de encima y los asientos del terreno. Aquí no se habla de espesor a secas, sino de rigidez anular, que se expresa con las siglas SN:

El SDR es la relación entre el diámetro exterior y el espesor de pared. Con él puedes calcular el grosor de cualquier tubo:

Espesor ≈ DN ÷ SDR

Un tubo de 160 mm en SN 4 (SDR 41) tiene aproximadamente 160 ÷ 41 = 3,9 mm de pared. El mismo 160 en SN 8 (SDR 34) se va a 160 ÷ 34 = 4,7 mm. Mismo exterior, distinto interior, distinta resistencia y distinto precio.

Meter un tubo de evacuación interior enterrado bajo el paso de coches es una de esas decisiones que ahorran veinte euros y cuestan una obra. El tubo se ovala, las juntas pierden, y entonces empiezan los problemas serios: filtraciones, pérdida de estanqueidad y, si hay vegetación cerca, raíces buscando el agua por la fisura.

El CTE y el dimensionado

Para las bajantes de pluviales y los colectores, el CTE DB-HS 5 dimensiona en función de la superficie de cubierta a evacuar y de la intensidad pluviométrica de la zona, así que no hay un diámetro universal: en Madrid no sale lo mismo que en la cornisa cantábrica. Lo desarrollamos con más detalle en el artículo sobre la normativa de canalones y bajantes.

PVC de evacuación, PVC de presión y PVC-C no son intercambiables

Los tres son PVC y los tres son tubos. Ahí acaban los parecidos.

PVC de evacuación (gris o teja). Trabaja por gravedad, sin presión. Pared fina, encolado o junta elástica. Es el que hemos visto hasta ahora. No aguanta presión de red: si lo pones en una acometida de agua, revienta.

PVC de presión (blanco o gris, PN 6 / PN 10 / PN 16). Es para agua a presión. El número PN indica los bares que aguanta. Y aquí llega la trampa: el diámetro exterior es el mismo, pero el interior cambia con la presión nominal. Un DN 63 PN 16 tiene una pared mucho más gruesa que un DN 63 PN 6, así que el paso libre es bastante menor. Si dimensionas por el DN sin mirar el PN, te quedas corto de caudal.

Y hay un riesgo peor. Como el exterior coincide, un accesorio de evacuación puede llegar a encajar físicamente en un tubo de presión del mismo DN. Encaja, pega, y parece que funciona. Hasta que la red se presuriza y salta. No los mezcles nunca.

PVC-C (clorado). Aguanta agua caliente a presión, donde el PVC normal se ablanda. Usa su propio adhesivo y su propia serie dimensional. No se pega con cola de PVC-U ni comparte accesorios.

Si estás sustituyendo instalaciones viejas, en tuberías de plomo contamos por qué conviene cambiarlas y con qué se sustituyen.

Pendientes: por qué un tubo demasiado grande también atasca

Mucha gente razona así: si me paso de diámetro, seguro que no se atasca. Es falso, y es uno de los errores que más nos encontramos.

Una tubería de evacuación no funciona llena. Funciona con una lámina de agua que corre por el fondo y arrastra los sólidos. Para que arrastre, esa agua tiene que ir a cierta velocidad, del orden de 0,6 m/s hacia arriba. Si metes un colector de 160 mm donde bastaba un 110, el mismo caudal se reparte en una lámina más ancha y más fina, la velocidad cae, y los sólidos se van depositando en el fondo. Con los meses tienes una costra que reduce la sección hasta que un día no pasa nada. Sobredimensionar no es prudencia: es sedimentación garantizada.

La pendiente es lo que da esa velocidad:

Pasarse de pendiente tampoco es gratis: si el tubo va muy inclinado, el agua se adelanta y deja los sólidos atrás. El punto bueno está en el rango, no en el extremo.

Equivalencia de milímetros a pulgadas

En España el PVC se mide en milímetros, pero verás pulgadas en accesorios, en bombas y en material de importación. Estas equivalencias son orientativas y sirven para entenderse, no para calcular:

Errores de diámetro que acaban en atasco

Estos son los que vemos una y otra vez cuando abrimos una red que da problemas.

Reducir el diámetro aguas abajo. El agua debe ir siempre de menos a más. Un tramo de 110 que pasa a 90 en el último metro es un embudo, y un embudo acaba tapándose. Suele aparecer cuando alguien tuvo que salvar una viga y tiró de lo que tenía en la furgoneta.

Mezclar diámetros con reducciones excéntricas mal puestas. La reducción debe apoyar por la generatriz inferior para que el fondo del tubo quede continuo. Si la pones al revés, creas un escalón donde el agua frena y todo se queda ahí.

Injertar mal en la bajante. Un ramal no entra en la bajante en ángulo recto. Entra con un injerto a 45 grados y en el sentido de la caída. Un injerto a 90 grados hace que el agua choque contra la pared opuesta, salpique hacia arriba y descebe los sifones de los vecinos, con los malos olores que eso trae.

Confundir la ventilación con la evacuación. La columna de ventilación no es un tubo de repuesto para colgarle un desagüe. Sin ventilación, los sifones se vacían por succión.

Usar productos agresivos como parche. Si una red se atasca cada dos por tres, el problema es el diámetro o la pendiente, no la suciedad. Echar sosa cada mes no lo arregla y puede castigar juntas y encolados. Si aun así vas a usarla, lee antes si la sosa cáustica es segura en tuberías de PVC.

Olvidarse de los registros. Una red enterrada sin arquetas es una red que no se puede limpiar. Los cambios de dirección y los encuentros de colectores necesitan registro: aquí tienes los tipos de arquetas y dónde va cada una. Y si quieres entender cómo se organiza toda la red horizontal, te lo contamos en qué es un colector de saneamiento.
