Manguetón del inodoro: tipos, medidas y distancia del desagüe a la pared

El manguetón del inodoro es el tubo que une la salida del WC con la bajante del edificio, normalmente de PVC de 110 mm. En inodoros de salida vertical, el centro del desagüe suele quedar a unos 15-25 cm de la pared terminada en España, y muchos modelos actuales están pensados para cotas en torno a 18-20 cm. Como no hay una medida única, antes de cambiar el inodoro conviene medir y compararlo con la ficha técnica del modelo nuevo.

Qué es el manguetón del inodoro

El inodoro tiene un sifón propio dentro de la loza. Al tirar de la cadena, el agua y los residuos salen por la boca del WC y entran en el manguetón, que los lleva hasta la bajante o hasta el colector si es una planta baja. En la mayoría de pisos, el manguetón atraviesa el forjado y va por el techo del vecino de abajo, o recorre el suelo del baño hasta llegar a la bajante.

En obra actual es de PVC de 110 mm. El Código Técnico (DB-HS 5) fija para el inodoro con cisterna un diámetro mínimo de 100 mm, y la medida comercial que lo cubre es la de 110. En edificios de antes de los años ochenta es muy común encontrar manguetones de plomo o de fundición, que con el tiempo se agrietan o se deforman. Si es tu caso, en tuberías de plomo explicamos por qué conviene sustituirlas.

La unión entre la boca del inodoro y el manguetón se hace con una junta o un manguito de goma, a veces con un poco de silicona. Esa unión es uno de los puntos donde más fugas aparecen.

Tipos de manguetón

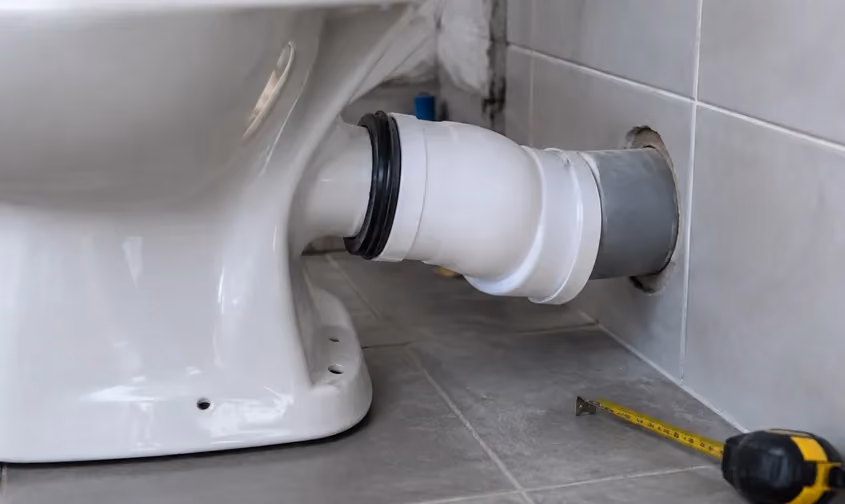

El manguetón acodado es el más frecuente en pisos con inodoro de salida vertical: el codo recibe el agua que cae y la lleva en horizontal hasta la bajante. El excéntrico es el gran aliado de las reformas. Si el inodoro nuevo tiene la salida unos centímetros más adelante o más atrás que el viejo, se gira la pieza hasta que cuadra y no hay que levantar el suelo.

Los flexibles resuelven muchos apuros, pero tienen un punto débil: por dentro son corrugados y los restos se enganchan con más facilidad. Para un tramo corto vale. Para uno largo, mejor tubo liso.

Distancia del desagüe del WC a la pared en España

Aquí está la duda que trae a casi todo el mundo a este tema. La respuesta depende del tipo de salida del inodoro.

Son medidas de referencia. La que vale es la de la ficha técnica de cada inodoro, que suele indicar un rango mínimo y máximo para la cota del desagüe.

Cómo medir la distancia del desagüe a la pared

Mide desde la pared terminada, con el azulejo ya colocado y sin contar el rodapié, hasta el centro del agujero del desagüe. No hasta el borde. En un tubo de 110 mm, medir al borde en lugar de al centro te da 5,5 cm de error, que es justo la diferencia entre un inodoro que encaja y uno que queda separado de la pared.

Con esa cifra en la mano, busca modelos cuyo rango la incluya. Si tu desagüe está fuera de lo habitual, hay inodoros de salida regulable o se puede corregir con un manguetón excéntrico.

Salida vertical u horizontal

En edificios antiguos de Madrid es muy habitual la salida vertical, con el manguetón bajando al forjado. En reformas recientes y en viviendas con bajante en la pared del baño se ve cada vez más la salida horizontal. Pasar de una a otra se puede hacer con codos y adaptadores, pero hay que vigilar la pendiente del tramo: un manguetón sin caída suficiente se atasca.

Fugas en el manguetón

Una fuga en el manguetón casi nunca se ve en tu baño. Se ve abajo. Las señales más típicas son:

• Mancha de humedad en el techo del vecino, justo debajo del inodoro.
• Suelo húmedo, juntas oscuras u olor a cloaca alrededor del pie del WC.
• Inodoro que baila al sentarse, porque la junta ha cedido.
• Mancha que crece al tirar de la cadena y no al usar el lavabo o la ducha.

Las causas más comunes son una junta de goma reseca, un encolado que se ha abierto, un manguetón de plomo o fundición agrietado o un inodoro mal asentado que tira de la unión cada vez que alguien se sienta. Cambiar la junta es un trabajo pequeño; cuando el tubo está roto dentro del forjado, a veces se puede reparar por dentro sin levantar el suelo.

Sobre quién paga: por regla general, el manguetón es instalación privativa del piso hasta que se une a la bajante. Lo desarrollamos en quién paga un desatasco, propietario o inquilino.

Atascos en el manguetón

Si el inodoro traga despacio pero el lavabo y la ducha van bien, el tapón suele estar en el sifón del WC o en el manguetón. Es el primer tramo por donde pasan papel, compresas y toallitas, y donde se quedan si la pendiente es justa o el recorrido hasta la bajante es largo. Las toallitas son las peores, porque no se deshacen: lo contamos en por qué las toallitas húmedas atascan las tuberías.

Con un desatascador de ventosa o un muelle corto se resuelven muchos casos. Si el agua sube cada vez que tiras de la cadena, en cómo desatascar un WC muy atascado tienes los pasos. Cuando el atasco vuelve cada pocas semanas, el problema suele ser de la propia pieza: poca pendiente, un codo mal resuelto o un manguetón antiguo con el interior lleno de incrustaciones.

Cuándo llamar a un profesional

Si hay humedad en el techo de abajo, si el WC se atasca una y otra vez o si vas a cambiar el inodoro y la cota del desagüe no encaja, merece la pena que lo vea alguien antes de levantar el suelo. En Pociten localizamos el problema del manguetón, hacemos el desatasco de tuberías que haga falta y, si el tubo está dañado, valoramos la reparación sin obras. Trabajamos en Madrid, con presupuesto cerrado y sin compromiso. Llámanos al 647 376 782.
